Разница между стандартными модулями DIMM и CUDIMM/ CSODIMM

Возможно, вам нужна одна из этих опций модулей памяти. Не так давно производители памяти начали внедрять технологию, уже многие годы применяющуюся в серверных платформах, в десктопный и мобильный пользовательские сегменты. Буква “C” в аббревиатурах CUDIMM и CSODIMM означает тактированную (clocked) память, которая оснащается новым аппаратным компонентом.

Основная разница между модулями памяти CUDIMM/ CSODIMM и UDIMM/ SODIMM состоит в наличии у первых встроенного тактового генератора. Вот, например, вид лицевой и обратной стороны модулей SODIMM из комплекта Crucial DDR5-5600 2x 48GB.

А вот CSODIMM из комплекта Crucial DDR5-6400 2x 16GB. Конечно, здесь сразу бросается в глаза, что у 48-гигабайтных модулей, в отличие от 16-гигабайтных, на обратной стороне есть чипы DRAM, но если вы посмотрите на лицевую сторону, то заметите ту разницу, о которой мы говорим.

Лицевая сторона CSODIMM крупным планом. В середине под этикеткой расположен чип тактового генератора от Montage.

Наличие тактового генератора также указано на этикетке упаковки модулей CSODIMM/ CUDIMM. Ниже – упаковка CSODIMM.

Что касается CUDIMM, то у нас в данный момент нет стандартных модулей UDIMM DDR5, но на фото ниже видно сторону с этикеткой UDIMM ECC от Micron.

А это модули CUDIMM Crucial с обеих сторон.

На крупном плане мы снова можем найти в средней части модуля тактовый генератор Montage.

Если вы думаете, что это похоже на регистровую память (RDIMM) DDR5, которая используется в серверах, то, в общем-то, думаете в правильном направлении. Вот модуль DDR5 с регистровым тактовым генератором (обведен красным):

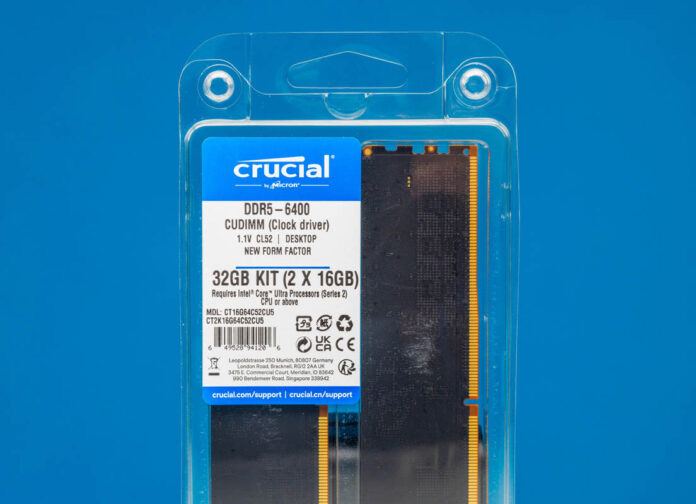

Конечно, модули CUDIMM тоже имеют на упаковке соответствующую этикетку, где также указано, что для их использования нужен процессор серии Intel Core Ultra 2 или новее.

Поэтому многие будут продолжать использовать обычные (не-CUDIMM) модули памяти. Например, мы использовали не-CUDIMM память DDR5-6400 Crucial Pro в обзоре нового процессора AMD Ryzen 7 9800X3D.

Резюме

Идея добавления тактового генератора для улучшения целостности сигнала сама по себе не новая. В серверах подобные решения используются уже давно. Однако, по мере повышения скоростей памяти в пользовательских платформах, они будут встречаться все более часто. В модулях UDIMM тактовый генератор традиционно отсутствовал по той причине, что дополнительный аппаратный компонент увеличивал стоимость памяти. В модули поколения DDR5 производители памяти, наконец, стали добавлять интегральные схемы управления питанием (PMIC) и – во многих случаях – тактовые генераторы. В «перетягивании каната» между модулями памяти с одной стороны и процессорами и материнскими платами с другой побеждают производители памяти DDR5, которые размещают на своих модулях дополнительные чипы.
